产品详情

为您的荧光样品创建光学切片——无杂散光。利用结构照明，可以简单有效地消除非焦平面杂散光，便于完全专注于科学研究。蔡司Apotome 3能够识别放大倍率并将适当的栅格移至光路中。随后，系统会从不同栅格位置的多幅图像中计算出光学切片图像。它是一种非常有效的消除非焦平面杂散光的方法，同样适用

总体描述
优质的光学切片：蔡司Apotome 3具有三种不同几何性状的栅格，无论您选择何种放大倍率，都可以保证高分辨率。
自由选择光源和染料：蔡司Apotome 3可适应荧光团和光源。因此，当实验的复杂性和需求发生变化时，您也可以灵活应对。
更多结构化信息：凭借结构照明算法，您甚至可通过反卷积进一步改善图像质量。更好地识别所检查对象的重要结构。

工作原理
优化光学切片厚度的三种栅格

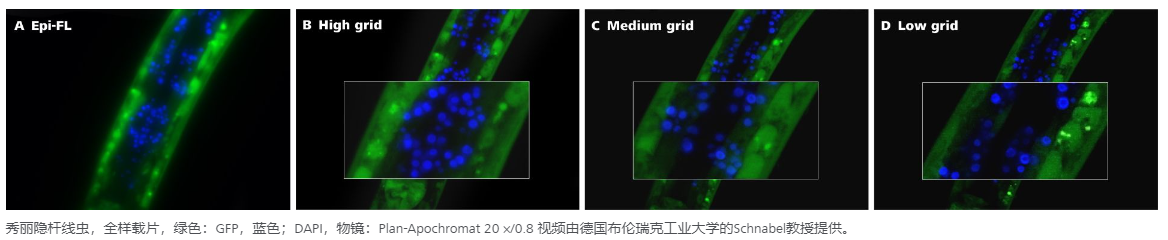

您的相机能够检测到焦平面以外的光。根据试样的厚度和体积降低对比度和分辨率（图A：通过传统反射荧光照明法获取图像）。
蔡司Apotome 3可自动将匹配的栅格放入显微镜光路中，不受放大倍数的影响。减少不需要的背景荧光能够增加栅格的频率，使光学切片变得更薄。来自焦平面以外的图像信息则受到抑制（图B、C和D），因此改善了光学切片的对比度和分辨率。示例（图D）中，“低栅格”可优化切片厚度。此类图像尤其适用于3D分析以及通过渲染软件处理图像数据。

扫描机理

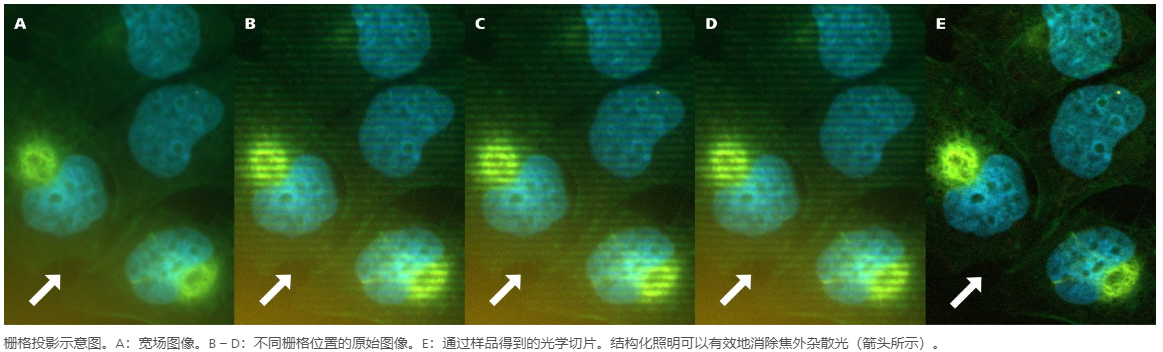

蔡司Apotome 3将栅格结构投射到样品的焦平面，随后使用扫描机构将其移至不同位置。Apotome 3在每一栅格位置都能够自动获取一张数字图像。系统使用特有算法将所有的图像处理成一个具有高对比度和分辨率的光学切片。产生的图像无栅格结构。
荧光激发光会穿过Apotome 3载玻片中的两块玻璃板。当栅格结构应用于第一块玻璃板时，栅格图案会被投影激发光中。扫描组件机构会倾斜第二块玻璃板，栅格图像便在样品的焦平面内平移。

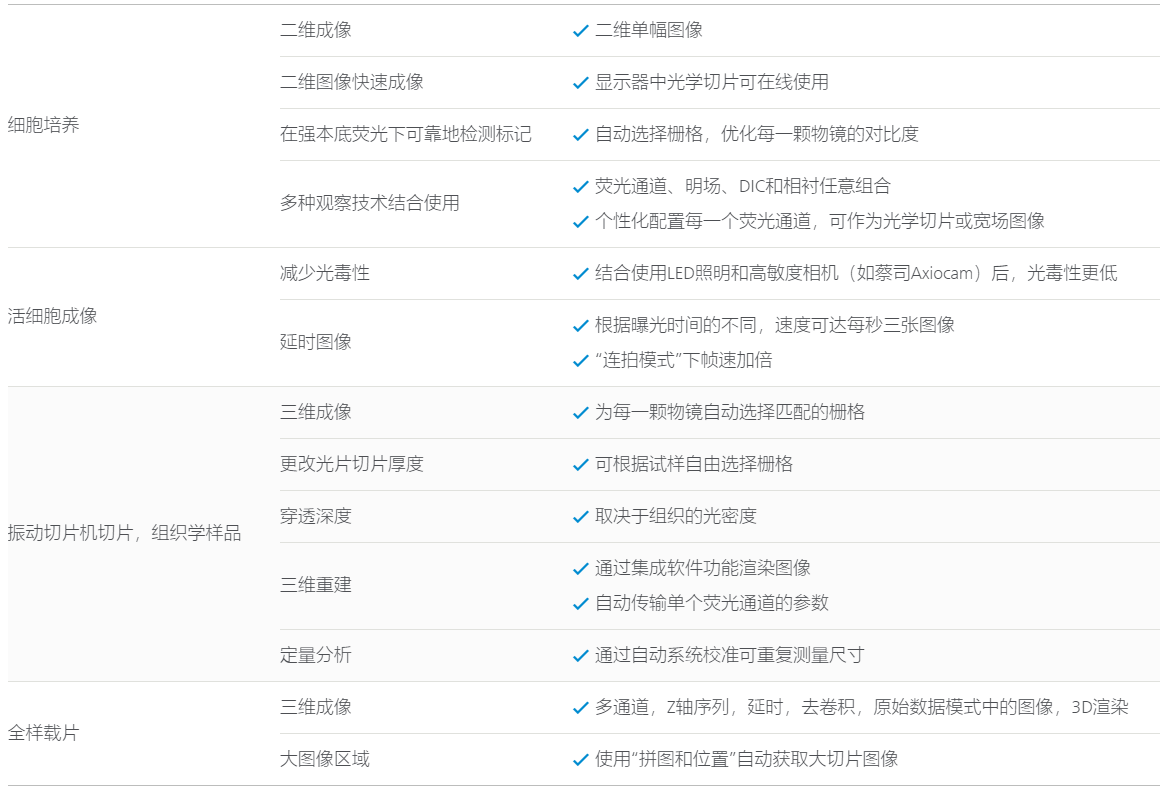

典型应用
